當前我國VOCs排放涉及的行業廣，且各行業排放的VOCs種類繁多、成分復雜，常見的有烴類、醇類、醚類、酯類等。加油站、裝修、餐飲、干洗、噴涂、化工等生產或使用有機溶劑的行業都會產生VOCs排放。此外，VOCs治理技術體系復雜，涉及十多種技術及組合技術，一般一個環保治理企業只能掌握一種或幾種技術。

目前工業VOCs治理的主流技術之一：活性炭吸附技術！

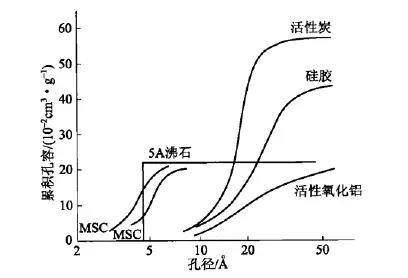

活性炭是應用最廣泛的吸附劑，其生產和使用可以追溯到19世紀。活性炭之所以被廣泛使用主要是因其具有大量的微孔和中孔，且表面積巨大。典型活性炭的孔徑分布及其與其他吸附劑的比較如下圖所示。

圖源《吸附劑原理與應用》，[美]Ralph T.Yang著

據了解，活性炭吸附技術是VOCs治理的主流技術之一，技術成熟、簡單易行、治理成本低、適應范圍廣，在所有的治理技術中占有非常大的市場份額，在涂裝、包裝印刷、石油化工、化學品制造、醫藥化工和異味治理等領域都得到了廣泛的應用。

但由于業內人員對活性炭的基本性能、活性炭吸附技術的適用范圍和使用條件等缺乏規律性認識，在活性炭選型、工藝設計和凈化裝備設計中存在較大隨意性，造成凈化設備效率低，存在安全隱患，活性炭再生更換困難等問題。市場上很多環保公司對活性炭吸附技術過于低估（簡單誤認為活性炭吸附技術無非就是簡單的吸附—脫附）。

行業的種種不規范及工藝混亂，導致目前不少地方環保主管部門陷入了“聞炭色變”的誤區。滿足當前國內VOCs污染實際治理工程的實際需要，正確引導行業規范活性炭在揮發性有機物（VOCs）凈化中的應用，顯得至關重要。

 吸附法主要適用于低濃度氣態污染物的吸附分離與凈化，對于高濃度的有機氣體，一般情況下首先需要經過冷凝等工藝進行“降濃”處理，然后再進行吸附凈化。對于“油氣”等高濃度VOCs氣體的凈化，也可以采用吸附法（降壓解吸再生），但對活性炭有一些特殊的要求。

廢氣的預處理

（一）污染物濃度要求

除溶劑和油氣儲運銷裝置的有機廢氣吸附回收外，進入吸附裝置的有機廢氣中有機物的濃度應低于其爆炸極限下限的25%。當廢氣中有機物的濃度高于其爆炸極限下限的25%時，應使其降低到其爆炸極限下限的25%后方可進行吸附凈化。

對于含有混合有機化合物的廢氣，其控制濃度P應低于最易爆炸組分或混合氣體爆炸極限下限值的25%，即P<min(Pe ,Pm)×25%，Pe為最易爆組分爆炸極限下限值（%），Pm為混合氣體爆炸極限下限值，Pm按照下式進行計算：

Pm=(P1+P2+…+Pn)/(V1/P1+V2/P2+…+Vn/Pn)

式中：

Pm  ——混合氣體爆炸極限下限值，%

P1，P2，…，Pn  ——混合有機廢氣中各組分的爆炸極限下限值，%

V1，V2，…，Vn  ——混合有機廢氣中各組分所占的體積百分?jǐn)?shù)，%

n  ——混合有機廢氣中所含有機化合物的種數。

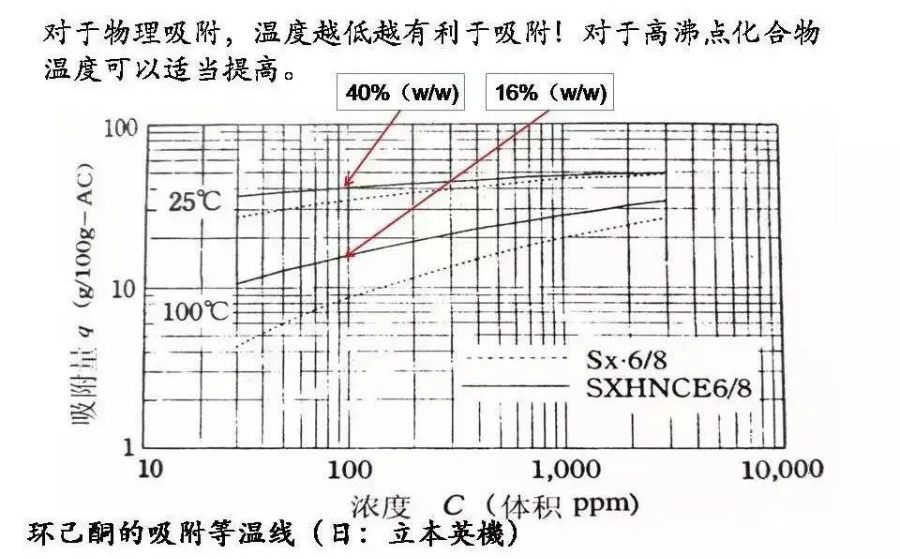

（二）氣體溫度要求

進入吸附裝置的廢氣溫度宜低于40℃。

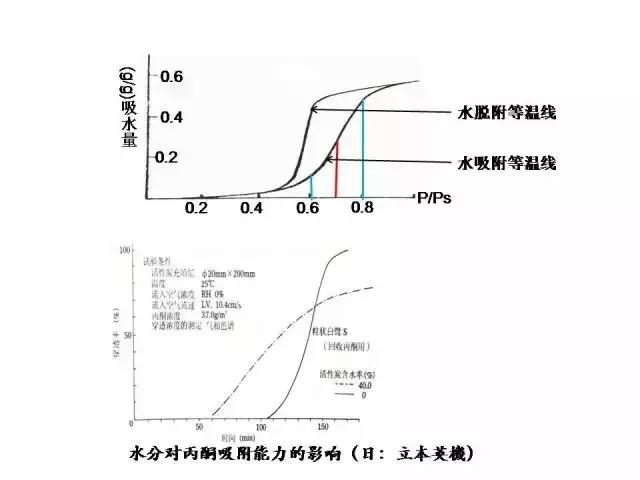

(三)廢氣濕度對活性炭吸附性能的影響

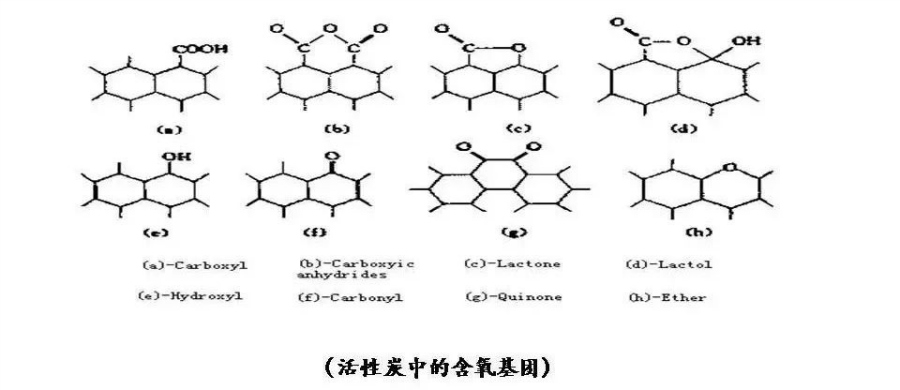

1、由于活性炭表面通常含有大量的含氧基團，一般活性炭均具有較強的吸水能力，與有機物產生競爭吸附作用。

2、活性炭中含有灰分（金屬氧化物），提高了其吸水能力。

如何提高活性炭的疏水性能

（1）原材料的影響：如煤種的影響、瀝青基球型活性炭具有較好的疏水能力；

（2）高碘值活性炭（揮發份低）的疏水能力通常要優于低碘值的活性炭；

（3）對活性炭進行表面疏水改性，去除或減少表面含氧基團、降低灰分（金屬氧化物）。

（四）顆粒物的含量要求

進入吸附裝置的顆粒物含量宜低于1mg/m3。

粉塵：細顆粒物（化工、家具等）

漆霧顆粒物（形成氣溶膠）：影響最大

絮狀顆粒物：印刷、橡膠、化纖等生產過程產生

（五）廢氣成分的影響

1、活性炭的“中毒”（或劣化）：

高沸點（或“半揮發性”）物質再生困難，在活性炭上聚集，如硅烷、油脂等化合物，需要通過冷凝、過濾、吸附等預處理首先進行去除；

發生聚合反應，造成在活性炭上聚集，如甲醛、苯乙烯等；

二硫化碳（硫化氫）等吸附反應形成單質硫的聚集。

在吸附氣體中即使含有微量的高分子物質或聚合性物質，在活性炭中聚集，也會很快引起活性炭吸附性能急劇下降。

2、活性炭的反應活性（催化性）：

活性炭表面具有催化活性，會與一些化合物部分進行氧化、水解等催化反應。

典型反應：

（1）乙酸乙酯、乙酸丙酯等易發生水解反應形成有機酸；

（2）MEK（甲乙酮）、MIBK（甲基異丁基酮）易被氧化形成有機酸和丁二酮；環己酮氧化或聚合形成環亞己基環己酮；

（3）甲醛、苯乙烯等易發生聚合反應；

（4）其他：如樹脂生產中的添加劑帶入二甲基乙酰胺和二甲基甲酰胺在活性炭上會發生水解生產二甲胺，造成臭氣排放問題。

造成的問題：

（1）回收的溶劑變色、發臭（如包裝印刷廢氣）；

（2）聚合后難再生，造成活性炭中毒（劣化）

（3）反應放熱，造成活性炭著火。

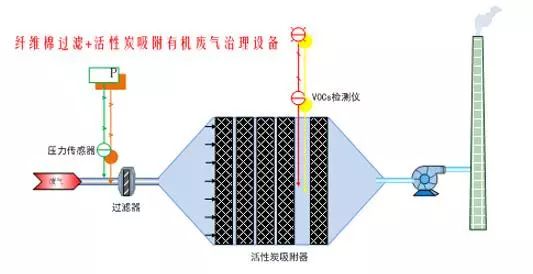

基本工藝流程

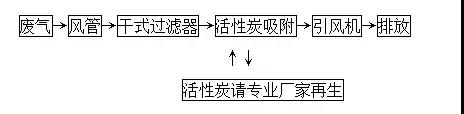

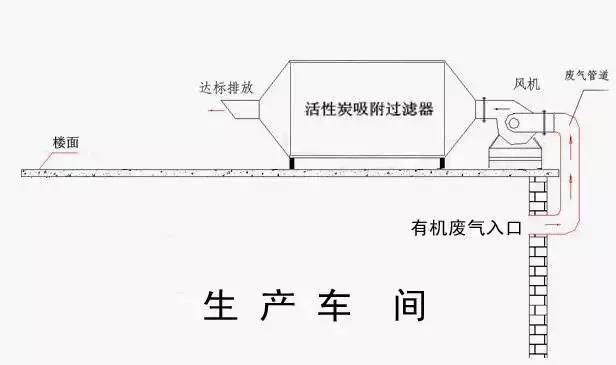

1、工藝流程圖

2、工藝說明

車間有機廢氣通過吸氣罩收集，在排風機作用下，經過管道輸送進入干式過濾器，再進入活性炭吸附裝置，有機污染物被活性炭吸附，凈化后的氣體經風機增壓后達標排放?；钚蕴课斤柡秃?，請專業廠家再生后回用。

3、活性炭的吸附原理

a.吸附現象是發生在兩個不同的相界面的現象，吸附過程就是在界面上的擴散過程，是發生在固體表面的吸附，這是由于固體表面存在著剩余的吸引而引起的。

吸附可分為物理吸附和化學吸附；物理吸附亦稱范德華吸附，是由于吸附劑與吸附質分子之間的靜電力或范德華引力導致物理吸附引起的，當固體和氣體之間的分子引力大于氣體分子之間的引力時，即使氣體的壓力低于與操作溫度相對應和飽和蒸氣壓，氣體分子也會冷凝在固體表面上，物理吸附是一種吸熱過程。

化學吸附亦稱活性吸附，是由于吸附劑表面與吸附質分子間的化學反應力導致化學吸附，它涉及分子中化學鍵的破壞和重新結合，因此，化學吸附過程的吸附熱較物理吸附過程大。

在吸附過程中，物理吸附和化學吸附之間沒有嚴格的界限，同一物質在較低溫度下往往是化學吸附?；钚蕴坷w維吸附以物理吸附為主，但由于表面活性劑的存在，也有一定的化學吸附作用。

b.活性炭對廢氣吸附的特點：

（1）對于芳香族化合物的吸附優于對非芳香族化合物的吸附。

（2）對帶有支鍵的烴類物理優于對直鏈烴類物質的吸附。

（3）對有機物中含有無機基團物質的吸附總是低于不含無機基團物質的吸附。

（4）對分子量大和沸點高的化合物的吸附總是高于分子量小和沸點低的化合物的吸附。

（5）吸附質濃度越高，吸附量也越高。

（6）吸附劑內表面積越大。吸附量越高。

4、活性碳纖維

以新型吸附材料—活性碳纖維（ACF）為吸附劑的吸附法是近幾年發展起來的一種新型的有機廢氣回收方法，被認為是最有效的回收凈化有機廢氣的新方法，近年來已引起廣大研究工作者和相關企業的極大關注。與傳統的活性炭相比，活性碳纖維具有以下優異特性：

1) 比表面積大，有效吸附容量高；

2) 吸附、脫附快，能耗低，容易再生；

3) 強度高、壽命長；

4) 形狀多樣，便于工程應用；

5) 可吸附低濃度氣體；

6) 吸附選擇性強。

5、活性碳纖維有機廢氣回收裝置

以活性碳纖維有機廢氣回收裝置中典型的三箱吸附裝置為例，分析其設備組成、工藝流程及技術特點。

設備組成

吸附設備由引風風機、表冷器、過濾器、吸附器、分層槽等組成，整個系統的運行由PLC程序控制，自動切換吸附器，使之交替進行吸附、解吸和干燥工藝過程的操作。

工藝流程

揮發性有機氣體先經過一定的前處理裝置，再經過濾器進一步去除尾氣中的雜質，以保證這些雜質不占用活性碳纖維的孔隙，影響活性碳纖維的吸附效率和使用壽命；過濾后的尾氣經風機引入吸附設備。

吸附了一定數量有機溶劑的活性碳纖維，用飽和水蒸汽進行解吸，解吸完成后將通過過濾的外界空氣送入吸附器由風機進行干燥，使活性碳纖維床層冷卻并去除殘留的蒸汽，使活性碳纖維保持較高的吸附效率。干燥好的吸附器進入下一工作程序循環進行吸附。

解吸出的含有機物的混合蒸汽進入冷凝器中進行一級冷凝，冷凝液再經板式冷凝器冷卻，經過冷凝的有機物和冷凝水進入分層槽，經重力分層，上層的有機物自動溢流至儲槽，然后經輸送泵送到吸附回收設備；下層的冷凝水排入廢水處理系統。

6、技術特點

（1）結構合理

吸附芯為籠型結構，具有活性碳纖維用量少，處理風量大的特點，可大幅度降低有機廢氣處理成本。

（2）吸附率高

由于活性碳纖維的比表面積特性，決定了其吸附率可高達95%以上。采用專利技術可以實現多級吸附，可以達到極高的吸附率，是目前國際上能夠達到苛刻的環保排放要求的吸附裝置。

（3）運行能耗低、費用低

由于活性碳纖維的脫附、再生能耗低，再加上活性碳纖維纏繞芯的氣流阻力小、風機功率小，所以在運行中活性碳纖維有機廢氣凈化回收裝置的氣耗和電耗均比較低。

（4）全自動控制、無人值守運行

采用可編程序控制器中央控制，集成電磁閥、托氣缸執行動作，可靠性高。按照工藝流程設計的模擬盤顯示，運行狀況可以一目了然，并設計有故障檢測及指示功能。可靠性強、操作簡單、便于維護。

（5）安全可靠、適用于有爆炸危險場所

采用防爆風機、防爆泵?？刂乒瘛鈩庸癫捎谜龎悍辣夹g(shù)，外部信號通過安全柵連接，系統接地，確保了裝置的安全性。

組合工藝流程

實際的廢氣治理過程中，單一的活性炭吸附工藝會造成活性炭飽和速度過快，處理效果不穩定。因此大多數情況下都是與其他處理工藝組合使用。

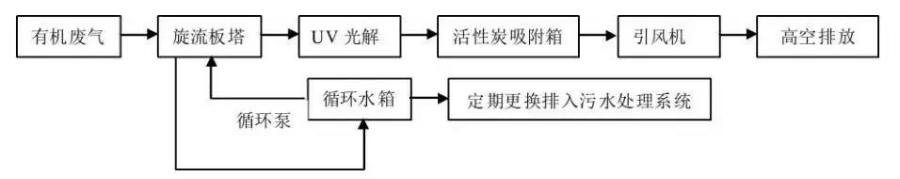

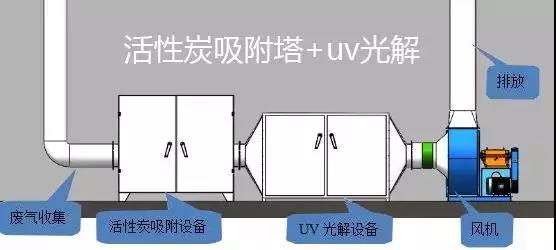

1、旋流板塔+UV光解+活性炭吸附工藝

此工藝多用于處理低濃度有機廢氣，在烘干固化爐產生的有機廢氣中應用較多。

其主要工藝流程為：廢氣在引風機的作用下，通過管道輸送，以切線從底部進入旋流板洗滌凈化塔，在離心力的作用下，呈螺線形氣旋上升，達到旋流板時，由于受數量足夠多的傾角為25°的旋流葉片的切割作用，產生更大的離心力，與從上向下噴成霧狀的循環液滴接觸，氣液得到充分的混合，氣體中剩余的油霧顆粒物被循環液吸收，隨水流進入循環水池。

經旋流板洗滌凈化塔后的氣體進入UV光解凈化器。該設備以二氧化鈦?zhàn)鳛榇呋瘎c紫外線、空氣接觸反應產生臭氧，利用臭氧對有機物進行氧化分解;同時大分子有機物在紫外線作用下轉化為小分子化合物或者發生反應，生成水和二氧化碳，污染物得到去除。

因UV光解凈化效率相對較低，為了保證廢氣能穩定達標排放，在其后增加活性炭吸附器作為最終的把關處理，保證油霧顆粒物和總VOCs等長期穩定達標，最終凈化氣體。因經前處理后，廢氣中VOCs的濃度已很低，且顆?；钚蕴吭谖接袡C(jī)物的同時吸附等離子體，被吸附的有機物在活性炭纖維的孔隙內被等離子體分解，一定程度上延長了活性炭吸附飽和的時間和使用壽命。

為保證處理效果，噴淋水循環使用一段時間后須更換，廢水中含有污染物質，需配套污水處理設備進行處理。該工藝優點是操作簡單，易于管理，投資造價較低。缺點是活性炭更換次數較頻繁，運行費用較高。

2、水噴淋+干式過濾器+活性炭吸附+催化燃燒

此工藝多用于噴漆、烘漆VOCs廢氣，主要污染物為苯、甲苯與二甲苯、總VOCs。

含有機物的廢氣經風機的作用，首先經過水噴淋將大部分漆霧去除后進入干式過濾器，干式過濾器一方面可以去除氣體中的水分，另一方面可以進一步攔截部分顆粒物，保護后續活性炭處理設施。預處理后的氣體進入活性炭吸附箱，通過吸附作用，有機物質被截留在其內部，處理達標的氣體經煙囪高空排放。

運行一段時間后，活性炭達到飽和狀態，吸附作用失效，此時有機物已被濃縮在活性炭內。按照PLC自動控制程序，

催化氧化設備自動升溫將熱空氣通過風機送入活性炭床使碳層升溫將有機物從活性炭中“蒸”出，脫附出來的廢氣屬于高濃度、小風量、高溫度的有機廢氣。該部分氣體進入催化燃燒室，在催化劑作用下燃燒后徹底凈化，完成脫附過程。再通過熱交換器將凈化后的氣體降溫，最后經風機引高空排放。

為了保證處理流程的連續性，該工藝中活性炭箱一般采用一用一備，當其中一個炭箱處于脫附狀態時，另外一個處于吸附狀態，通過控制程序自動切換，交替使用。值得注意的是，脫附過程中要嚴格按照操作規范進行，注意控制燃燒溫度，避免因操作不當導致火災或爆炸事故。

由于某些物質，如氯離子，對脫附所用催化劑具有毒害作用，會造成催化劑“中毒”而失去催化作用，因此活性炭吸附+催化燃燒工藝不適用于處理含氯離子等對催化劑有毒害作用成分的氣體。

該工藝特點為：

⑴有機廢氣具有起燃溫度低的特點，因此不需要大量的能耗。而且當催化燃燒達到一定的起燃溫度后，依靠自身熱量便可以滿足要求，不再需要外界提供熱源;

⑵應用的范圍比較廣泛，對多種成分的廢氣都具有良好的處理效果;

⑶處理效率與其他工藝相比較高，凈化效率可以達到95%甚至以上，而且最終產物為二氧化碳和水，沒有二次污染物產生;且由于燃燒溫度低,能大量減少NO X 的生成,因此也大大減少了二次污染;

⑷活性炭可重復使用，延長換炭周期，即減少危險廢物的產生量，對改善大氣環境具有重要意義;

⑸自動化程度高，操作簡單方便，運行安全穩定，有效減少了污染物對環境的影響。

⑹缺點是投資較大，對操作人員素質要求較高。

吸附成本分析

為方便操作，活性炭飽和期限定為一個月，按每天8小時工作制，減去4個星期天，則總時間為208小時。

假設：廢氣總流量Q=10000m3/h

污染物甲苯的質量流量為m=10000m3/h×2×10-5=0.2kg/h

則一個飽和期內所需吸附的甲苯量為：m1=208×0.2=51.6(kg)

所需活性炭量為：M≈0.14噸

按上述公式，活性炭吸附裝置所需的活性炭用量如下：Q為廢氣處理總流量

1、Q=20000m3/h   約0.28噸活性炭
2、Q=30000m3/h   約0.4噸活性炭
3、Q=40000m3/h   約0.56噸活性炭
4、Q=50000m3/h   約0.7噸活性炭
5、Q=60000m3/h   約0.84噸活性炭
6、Q=70000m3/h   約0.98噸活性炭
7、Q=80000m3/h   約1.12噸活性炭

按一個月（208小時）運行計算，每噸中等品質的活性炭以6000元/噸計，則活性炭吸附裝置的運行費用為：
1、Q=20000m3/h   0.28×6000=1680元
2、Q=30000m3/h   0.4×6000=2400元
3、Q=40000m3/h   0.56×6000=3360元
4、Q=50000m3/h   0.7×6000=4200元
5、Q=60000m3/h   0.84×6000=5040元
6、Q=70000m3/h   0.98×6000=5880元
7、Q=80000m3/h   1.12×6000=6720元

結 語：活性炭吸附工藝是一種傳統的治理工藝，其因為投資小、處理效果穩定而被廣泛應用。在使用過程當中需要注意的是廢舊活性炭屬于危險固體廢物，應交由有資質的第三方公司回收處理。有機廢氣處理的治理工藝還有很多種，應從使用的實際情況出發，選用合理的工藝，以保證有良好的處理效果。
